Roto AL

Поворотно-откидная фурнитура для алюминиевых окон и балконных дверей: от лёгких створок до 80 кг до тяжёлых — до 300 кг, в том числе полностью скрытая Designo, у которой снаружи не видно петель.

Roto AL — фурнитура для алюминиевых окон

Для каких конструкций

Roto AL объединяет фурнитуру для алюминиевых окон и балконных дверей. В линейке есть решения для лёгких и тяжёлых створок, с видимыми либо скрытыми петлями. Для складных конструкций предусмотрено отдельное AluVision Patio Fold.

Как выглядит

Видимые и скрытые петли

Designo AL размещает петли внутри рамы и створки: при закрытом окне их не видно. Накладные петлевые группы имеют другие весовые категории и варианты открывания. Максимум для поворотной створки не равен максимуму для поворотно-откидной.

Ручку, запор и петли подбирают по системе алюминиевого профиля. Регулировки позволяют настроить положение и прижим створки, но не увеличивают допустимую нагрузку сверх выбранного комплекта.

Серии

По данным производителя: буклет «Фурнитура для окон и дверей из алюминия» и руководство Roto AL (2020), doc.roto.ru.
СерияПетлиВес створкиОткрывание
AluVision T300накладныедо 80 кгповоротно-откидное, поворотное, штульповое
Roto ALнакладные, универсальныедо 130 кгповоротно-откидное, TiltFirst
AluVision T540-10накладныедо 130 кг; на спецпетлях до 200 кг поворотно-откидная, до 300 кг поворотнаяповоротно-откидное, откидное, штульповое, TiltFirst
Roto Designo ALскрытыедо 150 кгугол открывания 100°

Почему поворотная створка может быть тяжелее

В AluVision T540-10 базовая категория рассчитана до 130 кг. Специальные петли позволяют проектировать поворотно-откидную створку до 200 кг, а поворотную — до 300 кг. У Designo AL и T300 другие ограничения.

Разница связана с работой механизма в откидном положении. Если нужна тяжёлая створка с проветриванием, нельзя выбрать петли только по наибольшей массе из всей линейки. В спецификации должны совпадать серия, тип открывания и вес заполненного окна.

Исполнения

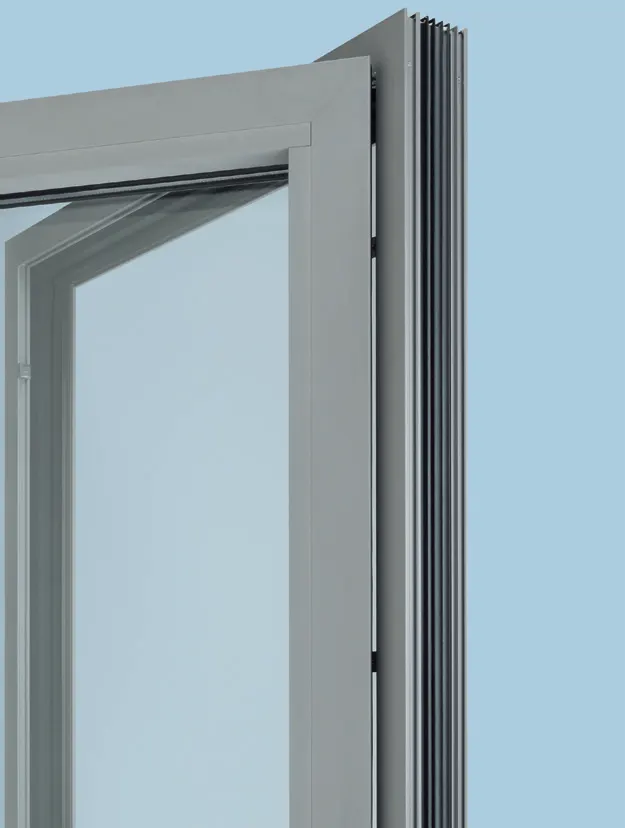

Скрытые петли Designo
Все элементы спрятаны в створке и раме — снаружи их не видно, цвет петель подбирать не нужно. Узкий просвет у петель снижает риск прищемить пальцы.

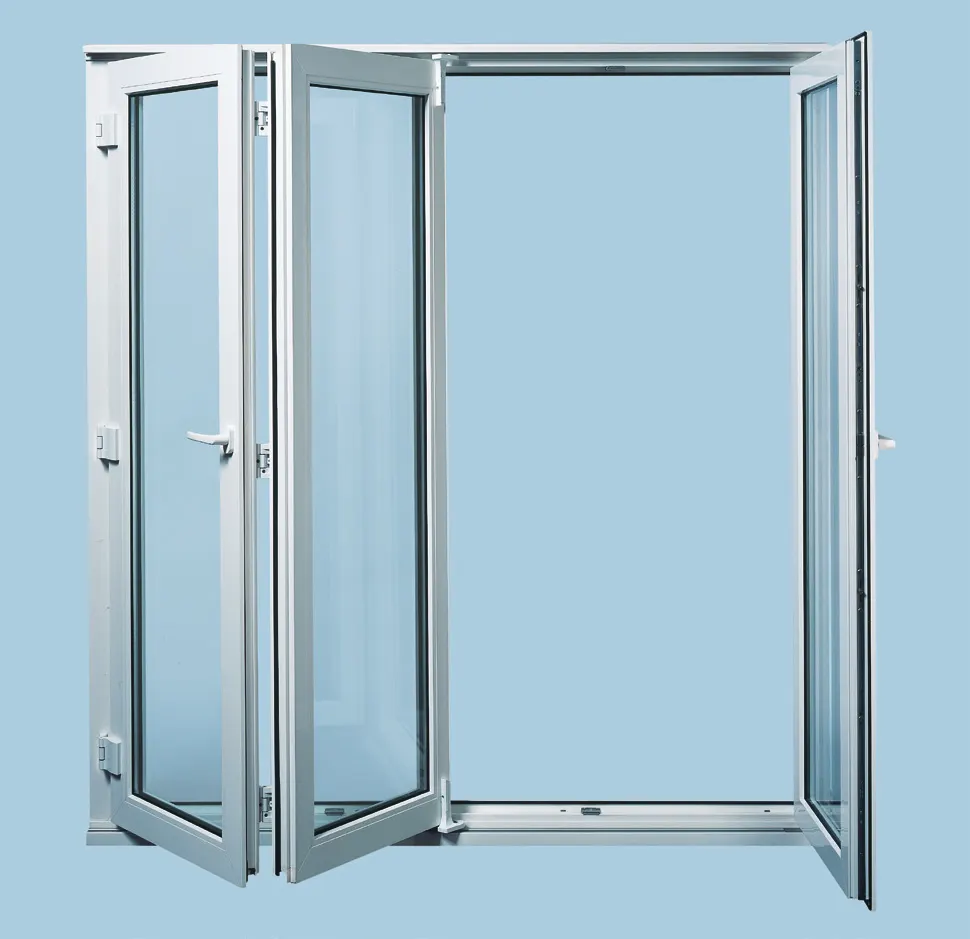

Складная дверь AluVision Patio Fold
Створки-гармошка сдвигаются в сторону и открывают широкий проход — для террас, зимних садов и витрин. Поворотно-откидная створка в ней позволяет проветривать в любое время года.
Ручки
Накладная Roto Line, Roto Swing с врезным запором или врезной запор с ручкой без розетки.

Гармошка с отдельным проветриванием

AluVision Patio Fold позволяет объединить складное открывание с поворотно-откидной створкой. Для ежедневного проветривания не обязательно собирать весь пакет двери. В полностью открытом состоянии складные полотна освобождают широкий проём.

Для такого выхода заранее выбирают число секций, место складывания и доступ к ручкам. Обычную поворотно-откидную Roto AL и складную Patio Fold рассматривают как разные комплекты, хотя обе относятся к решениям для алюминия.

Чем хороша

  • Створку регулируют по высоте (+1,5 / −1 мм), ширине и прижиму, не снимая её
  • Комплект соответствует 5-му классу коррозионной стойкости по EN 1670, сертифицирован по QM 328

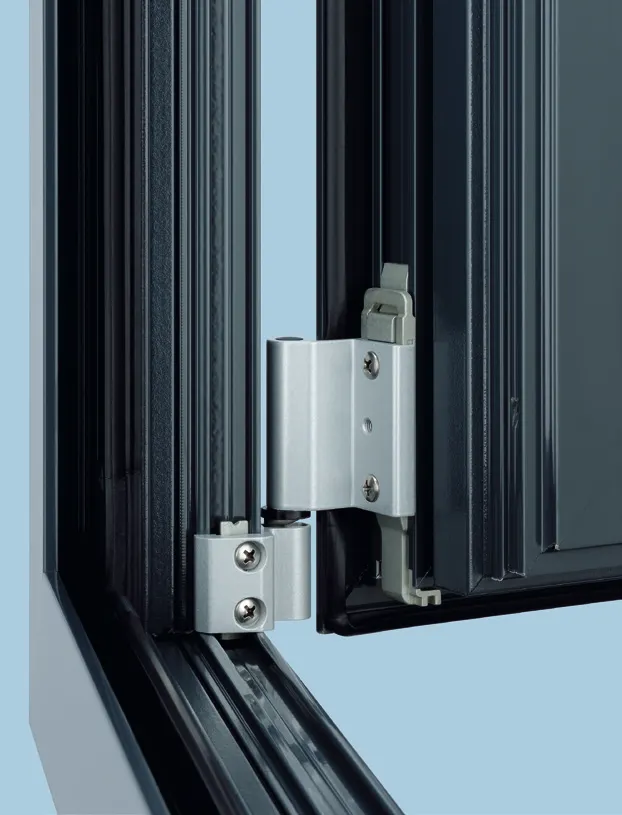

  • Петли универсальные — не зависят от стороны открывания
  • В Designo AL смазка встроена в петли: меньше износа и обслуживания
  • Обслуживание — раз в год; у моря из-за соли — каждые три месяца

Уход и подбор

Нужны тип паза, размеры створки и полный вес со стеклопакетом. Сроки обслуживания зависят от среды: у моря руководство предусматривает более частый уход. Малообслуживаемое устройство скрытой петли не отменяет проверки креплений и работы окна.
