Vorne для алюминиевых окон

Поворотно-откидная фурнитура для алюминиевых окон двух типов профиля — с «евроканалом» и с ПВХ-пазом 16 мм. Створка до 130 кг, с «евроканалом» — до 1,7 × 2,6 метра.

Vorne для алюминиевых окон — фурнитура для алюминия

Для каких профилей

VORNE предлагает отдельные комплекты для алюминиевых окон с европазом и с пазом ПВХ-систем. Одинаковый материал рамы не гарантирует одинаковую фурнитуру: сначала определяют форму и размеры паза.

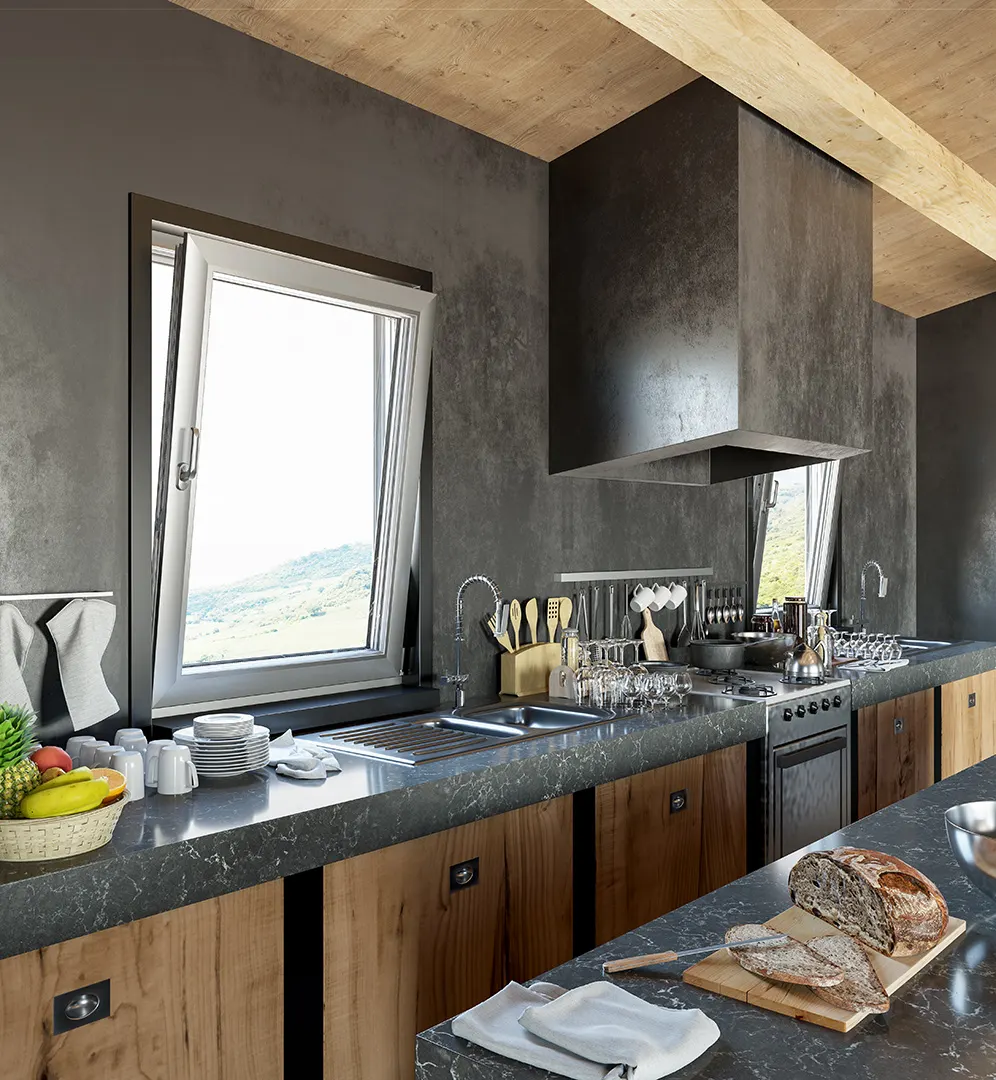

Как выглядит

Петлевые группы и открывание

Есть поворотные, поворотно-откидные, откидно-поворотные и двухстворчатые решения. Поворотные петли имеют собственные ограничения нагрузки и состав по числу петель. Для высоких створок может требоваться дополнительная средняя опора.

Петли, приподниматель, приводы и ответные планки подбирают совместно. Для алюминия также предусмотрена параллельно-раздвижная система, но её параметры отличаются от обычного поворотно-откидного комплекта.

Варианты и размеры створки по фальцу

По данным производителя: каталог Vorne на русском языке (2022) и страницы vorne.com.tr. Допустимые размеры и вес створки для конкретного изделия уточняются при производстве.
ПрофильОткрываниеШирина × высота, ммВес створки
«Евроканал»поворотное, поворотно-откидное, откидно-поворотное, двухстворчатое420–1700 × 500–2600до 130 кг
«Евроканал», петли 120 кгповоротное, двухстворчатое поворотное370–1700 × 500–2600до 120 кг
ПВХ-паз 16 ммповоротно-откидное280–1600 × 380–2400до 130 кг

Две или три поворотные петли

Для поворотной петли с европазом в описании указаны разные нагрузки при двух и трёх петлях. Средняя петля увеличивает опору высокой створки. Эти данные относятся к конкретной группе поворотного открывания.

Полный поворотно-откидной комплект с нижней и верхней группами имеет собственную весовую категорию. Поэтому число видимых петель и наибольшее число килограммов из каталога не заменяют точного обозначения механизма.

Исполнения

Петлевая группа для паза 16 мм
Две на выбор: петли для ПВХ или для алюминиевого паза.
Параллельно-раздвижная для алюминия
Створка до 130 кг, 600–1600 × 700–2400 мм — и для паза 16 мм, и для «евроканала».

Цвет петель и совместимый паз

Для алюминиевых петель предусмотрены белый, коричневый, чёрный и серебристый цвета, а для проекта — подбор по RAL. Это помогает согласовать накладную петлевую группу с рамой.

До выбора отделки определяют тип канала профиля: европаз либо ПВХ-паз. Принадлежность к алюминию не делает одинаковыми посадочные размеры. Вариант петель, приподниматель и ответные планки должны быть совместимы с одной выбранной системой.

Чем хороша

  • Петли ставят одной отвёрткой, без сверления по шаблону
  • Нижняя петля регулируется по вертикали (+2 / −1 мм) и по горизонтали (±1 мм)
  • Поворотные петли: две держат до 80 кг, три — до 100 кг; средняя петля добавляет грузоподъёмности высоким створкам
  • Цвета петель — белый, коричневый, чёрный, серебристый; под проект — любой RAL
  • В системе есть приподниматель створки, штульповый привод и шпингалеты

Что указать в заказе

Нужны система профиля, тип паза, направление открывания, размеры по фальцу и масса створки. Цвет петель можно согласовать с рамой. В таблице пределы приведены по конкретным комплектам; их нельзя объединять в одну универсальную грузоподъёмность VORNE для алюминия.
