Vorne параллельно-раздвижная система

Створка откидывается на проветривание, как у обычного окна, а чтобы открыть проход — отходит от рамы и сдвигается вдоль неё. Для балконов, террас и выхода в сад.

Vorne параллельно-раздвижная система — параллельно-раздвижные двери

Где применяется

Параллельно-раздвижная система предназначена для балконных и террасных дверей, где нужны сдвиг и откидывание для проветривания. Створка выходит из плоскости рамы и движется перед соседней частью остекления.

Как выглядит

Движение и совместимость

Полуавтоматический привод облегчает перевод в откидное положение. При закрывании уплотнение работает по периметру створки. Шины, каретки, ручки и накладки подбирают как комплект для выбранного материала и профиля.

Предусмотрены решения для ПВХ, дерева и алюминия с разными пазами. Версия с каретками на 160 кг отличается от базового комплекта; её применимость к конкретной двери требует отдельной проверки.

Исполнения

По данным производителя: каталог Vorne на русском языке (2022) и страницы vorne.com.tr. Допустимые размеры и вес створки для конкретного изделия уточняются при производстве.
ПрофильСтворкиШирина × высота по фальцу, ммВес створки
ПВХ, деревоодна или две600–1600 × 700–2400до 130 кг
Алюминий, паз 16 ммодна600–1600 × 700–2400до 130 кг
Алюминий, «евроканал»одна или две600–1600 × 700–2400до 130 кг

Внешний вид механизма и накладок

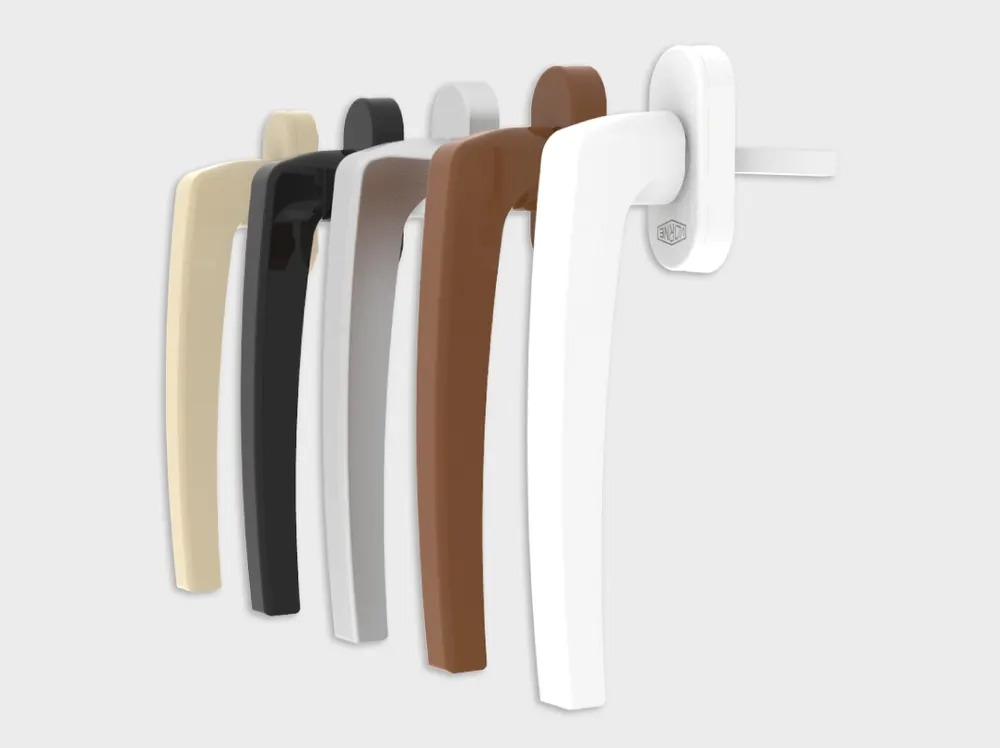

Ручки и накладки параллельно-раздвижной VORNE подбирают по цвету профиля. Они закрывают видимые части комплекта, но не заменяют его несущие механизмы.

При выборе схемы учитывают место перед рамой для выхода створки и длину участка, вдоль которого она поедет. Для готовой двери важны обе стороны управления, свободный проход и режим проветривания — эти параметры полезно описать до подбора отделки.

Откидной режим и перевод в сдвиг

Полуавтоматический привод VORNE переводит створку в откидное положение, а направляющая система обеспечивает последующее перемещение. Полотно должно пройти предусмотренные положения, прежде чем его сдвигают вдоль соседней части.

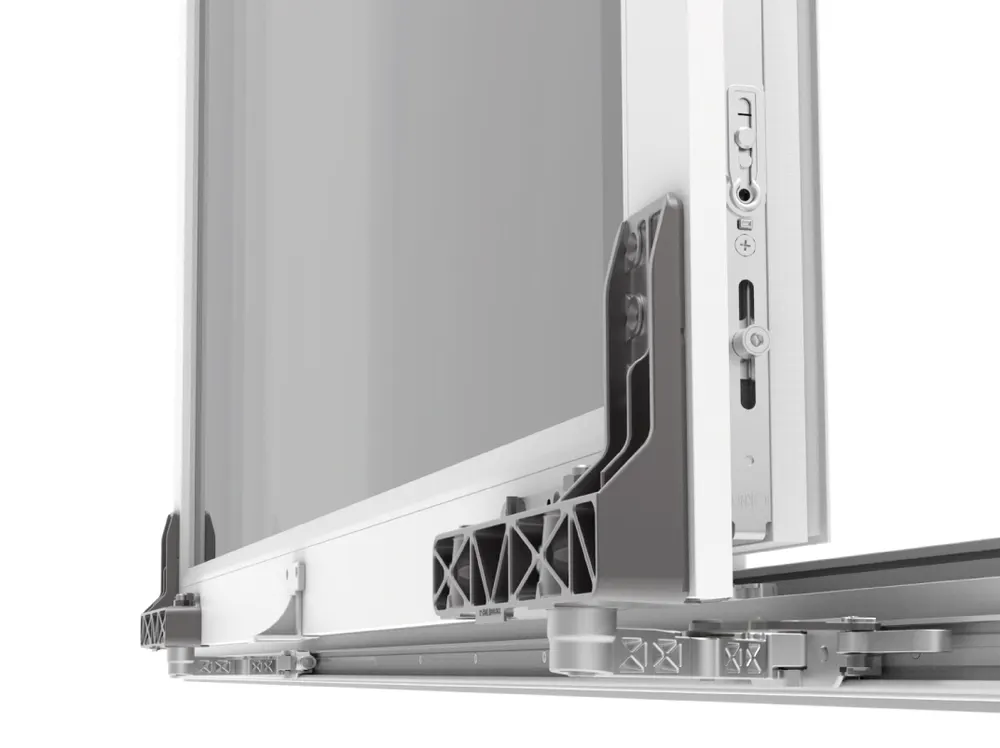

В описании есть отдельные каретки на 130 и 160 кг. Совпадающее описание ручек и шин не означает, что в любой установленной двери стоят усиленные каретки. Тип комплекта фиксируют вместе с весом створки и профильным материалом.

Чем хороша

  • Полуавтоматический привод: в откидное положение створка переходит одним скользящим движением
  • Створка ходит по направляющим плавно, без вибрации
  • Конструкция уплотнена со всех сторон
  • Ручки и накладки — в цвет профиля
  • Для створок тяжелее 130 кг есть каретки на 160 кг; допустимый вес для конкретной двери уточняется при производстве

Что учитывать в проёме

Для выхода створки оставляют свободное пространство перед рамой, включая место у откоса и радиатора. Размеры по фальцу не равны наружным размерам двери. Схему, вес и возможности профиля согласуют вместе: усиленные каретки сами по себе не увеличивают прочность рамы.
